一、无线远程控制继电器方案

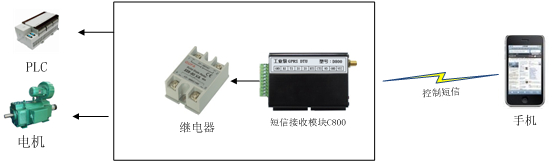

1.1 方案1：
使用C800和继电器来控制PLC的供电。用户可通过手机发送短信给C800，如发送“启动”短信，则C800收到后继电器闭合。
方案1的特点：
1. 不受距离和地点的限制，随时随地可以控制PLC的供电。
2. 发送短信需要交费。

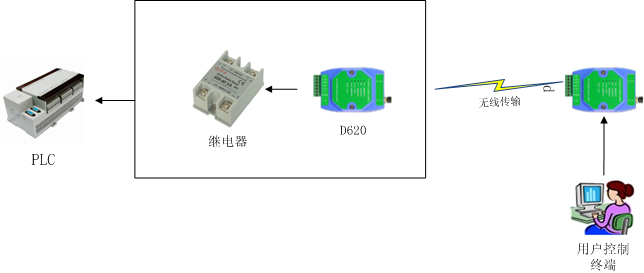

1.2 方案2：
使用两个D620实现无线远程控制功能。
方案2的特点：
1、传输距离在2000米之内，如果外接有障碍物，墙壁等，传输距离会缩短。
2、需要在电脑上进行操作，发送开关的信息。
二、产品介绍：
2.1 C800
C800是通过GPRS来进行数据传输的产品，可以根据现场需要采集8路开关量，4路模拟量，同时也可根据需求输出开关量和模拟量对外部设备进行控制。
1、基本功能：
同时支持GPRS和短信的双通道数据传输
支持透明传输和协议传输
支持单中心和多中心的工作方式
多种数传方式，可以电话、数据唤醒等
支持数据中心使用域名或IP地址
支持短信的远程配置
远程升级，方便后续的功能增加和程序升级
2、硬件平台：
软硬件看门狗设计，保证产品长期稳定运行
使用凌特工业电源芯片
WAVECOM高性能工业级GPRS模块
5V-30V宽电压输入
抗干扰、防静电设计，适合电磁环境恶劣的应用需求
3、技术参数：
输入电压：5V至30V宽电压输入
接口：RS232 ，RS485， TTL
串口波特率： 110～ 115200bits/s
工作温度：-20~+70ºC
尺寸：95x66x26mm
2.2 D620
D620带外壳ZIGBEE产品，集成了符合ZIGBEE协议标准的射频收发器和微处理器，它具有通讯距离远、抗干扰能力强、组网灵活、性能可靠稳定等优点和特性；可实现点对点、一点对多点、多点对多点之间的设备间数据的透明传输；可组成星型、树型和蜂窝型网状网络结构。
无线网络参数
|
传输距离 |
100米—2000米 |
|
网络拓扑 |
星型、树型、链型、网状网 |
|
寻址方式 |
IEEE802.15.4/ZIGBEE标准地址 |
|
网络ID |
255 |
|
通讯频点 |
16个 |
数据接口
|
最大数据包长度 |
256字节 |
|
数据接口 |
TTL电平收发、标准RS232串口；RS485；RJ45 |
|
串口信号 |
TxD, RxD, GND |
|
串口速率 |
1200 ~ 57600 bps |
|
串口校验 |
None, Even, Odd |
|
数据位 |
7, 8 |
|
校验位 |
1 |
收发器
|
调制方式 |
DSSS直序扩频 |
|
频率范围 |
2.405GHz~ 2.480GHz |
|
无线信道 |
16 |
|
接收灵敏度 |
-94 dbm |
|
发射功率 |
-27dBm~25dBm |
|
天线连接 |
外置SMA天线或PCB天线 |
|
防止冲突机制 |
CSMA-CA和GTS的CSMA-CA |
功耗
|
输入电压 |
DC 24V |
|
最大发射电流 |
200 mA |
|
最大接收电流 |
55 mA |
|
待机电流 |
10 mA |
|
节电模式 |
110 uA |
|
睡眠模式 |
30 uA |
工作环境
|
工作温度 |
-40°C~85°C |
|
储存温度 |
-55°C~125°C |
