一、水质无线监控系统概述
1.通过接收无线数采仪传送的数据，实现水质的TDS、pH、储水箱的液位、水的温度、压力提升泵后的压力的实时监控。
2.站点名称可编辑。
3.对2个站点的实时情况通过LED屏显示，且在增加监测站点以后，能实现滚动显示各个站点的情况，滚动的速度（多少时间以后转到下一批站点）可由客户自己设置（可以为0，即不滚动显示）。
4.能以数据表和曲线图两种形式查看历史数据，查询时间段可选（精确到秒）。查询数据可分为：所有数据、分钟数据（一分钟以内的平均值）、小时数据（一小时以内的平均值）。
5.能生成日报表（可选择报表数据为所有数据、分钟数据和小时数据）、月报表（包含每日平均值、最大瞬时值、最小瞬时值）、季报表（包含每月平均值、最大瞬时值、最小瞬时值）、年报表。
6.能查询历史异常数据，并可生成表格。
7.能自动计算当天起前一个月的TDS、pH平均值，并显示在实时数据旁边（监控实时数据时），流量值显示为瞬时流量和累计流量。
8.客户可自己分别设置（也可统一设置）每个站点的TDS、pH、温度安全值范围，当数据超标时，实时数据显示为红色，并有报警提醒。当压力值超过某一个值时（该值可客户自己设定），实时监控显示为供水中，小于这个值时，实时监控显示为未供水。
9.当增加新的监控指标和监测站点的时候，客户可自己设置新监控站点和指标(如浊度)的名称、指标的安全范围，将新的监控站点和指标纳入监控系统中
无线监控系统包括：水质现场检测设备、无线数据传输、数据中心服务器和用户远程登陆监控三部分组成。水质检测设备包括TDS、pH、液位、温度、压力等传感器，这些传感器通过485接口或者232接口和GPRS无线通信设备连接，GPRS设备使用中国移动或者联通的网络和数据中心建立无线的数据传输通道。通过GPRS设备建立的无线数据传输通道，中心服务器可以和各种监控传感器进行数据通信，如，获取水质的pH、温度等等。同时、用户也可以在其他可以上网的电脑上通过IE等浏览器登陆到中心服务器查看水质的运行状态和相关数据。
水质应用现场：各种水质检测传感器实时检测水质和温度、压力等数据，并且把采集好的数据通过485接口或者232接口发送给GPRS无线通信设备。无线通信的优点是：不受环境和距离的限制；易安装，节省了布线施工的开销；实时在线。
数据无线传输：在本系统中使用中国移动或者联通的无线网络进行数据传输，其特点是翻盖广，信号好，可实时进行数据传输。

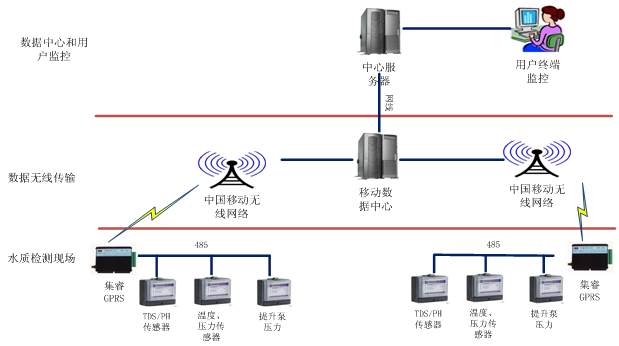

数据中心服务器：数据中心主要的功能是集中管理所有的水质数据。中心可以可实时采集水质的现场数据。中心还提供其他用户远程访问等功能，即其他用户在授权后可以通过web浏览器登陆中心服务器查看数据等。图表1为系统拓扑图。

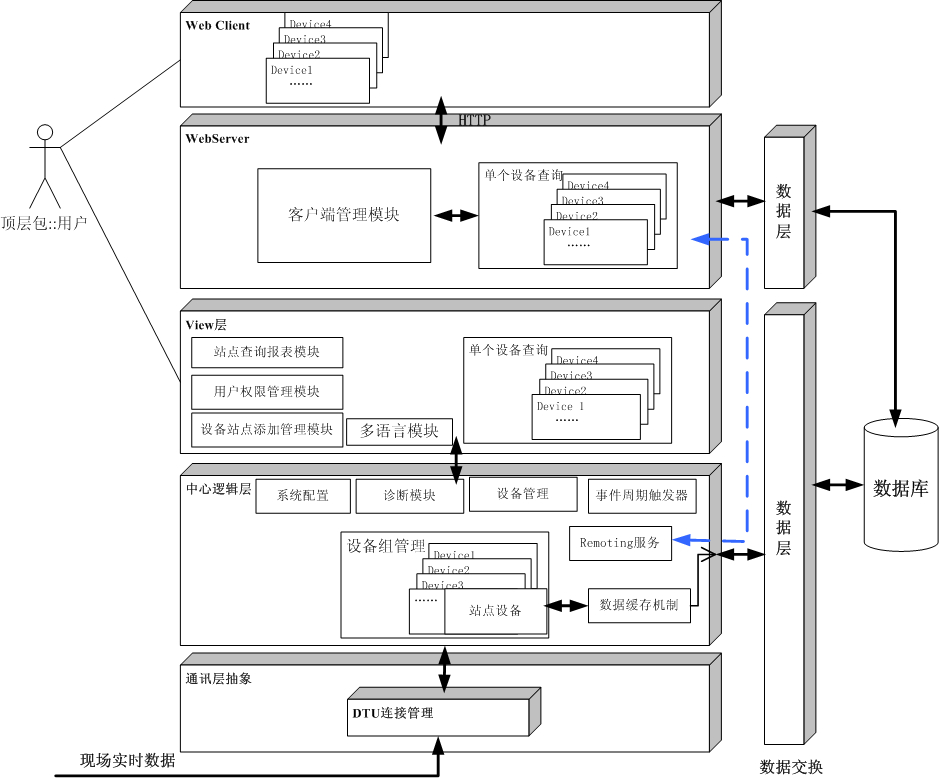

无线监控系统中的中心服务器采用B/S架构的技术实现。中心服务器主要完成接收水质的现场数据、数据处理、保存、显示、远程登陆等功能，包括数据中心服务器软件和用户WEB远程监控软件，系统结构框图如下：
设备管理模块
该模块主要功能：添加，删除水质设备；配置设备信息，如配置DTU号，配置设备地址信息，配置设备类型，配置其他说明信息等。
组织设备，管理设备。当设备较多时，该功能特别重要，可方便客户管理设备，使组织清晰。界面如下：
设备通讯管理模块
通讯管理模块负责程序与DTU的通讯管理。通讯管理模块，采用异步socket方式同DTU进行通讯。
系统配置模块
该模块负责管理系统配置，如系统端口，采样周期，是否保存数据等系统配置信息。
通讯协议解码编码模块
该模块根据设备的通讯协议，将设备发送给数据中心的数据根据协议解码，然后将解码后的数据提供给软件中心，或显示或保存。
该模块还负责将查询命令，设置参数或控制命令，编码为设备通信协议格式，通过“通讯管理模块”发送给设备。
该部分随设备或通讯协议不同而不同。
实时数据显示模块

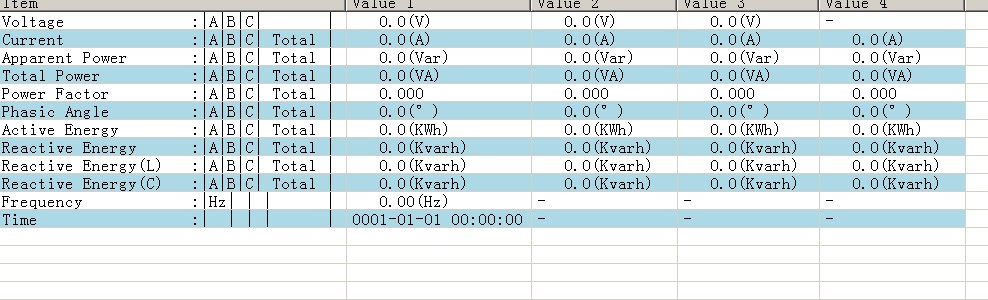

该部分将通讯协议解码后的数据显示。该部分可单独显示一个设备如：
也可按站点显示全部设备信息如：
数据保存模块
可根据客户需要，将数据保存到excel文件或数据库。
历史数据程序模块

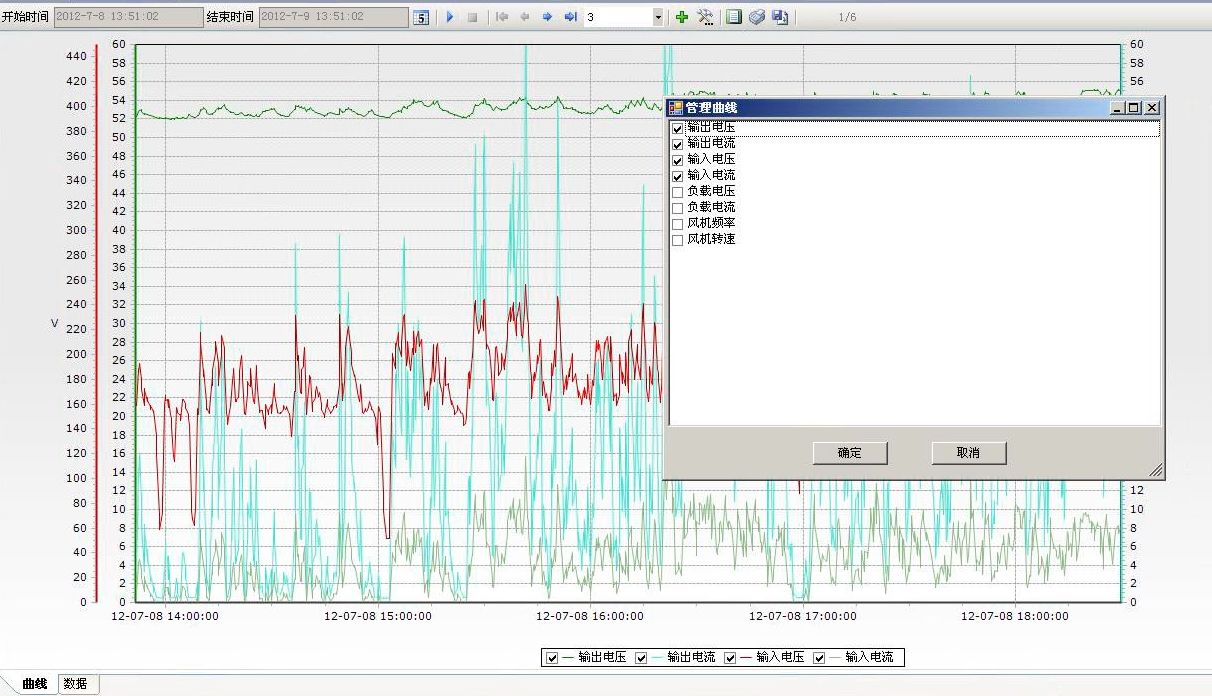

查询保存的历史数据，可显示曲线或表格数据。对曲线，可选择显示的曲线，具有曲线放大缩小功能。
参数设置模块
该模块可运行用户通过DTU远程修改设置设备参数。
数据统计模块

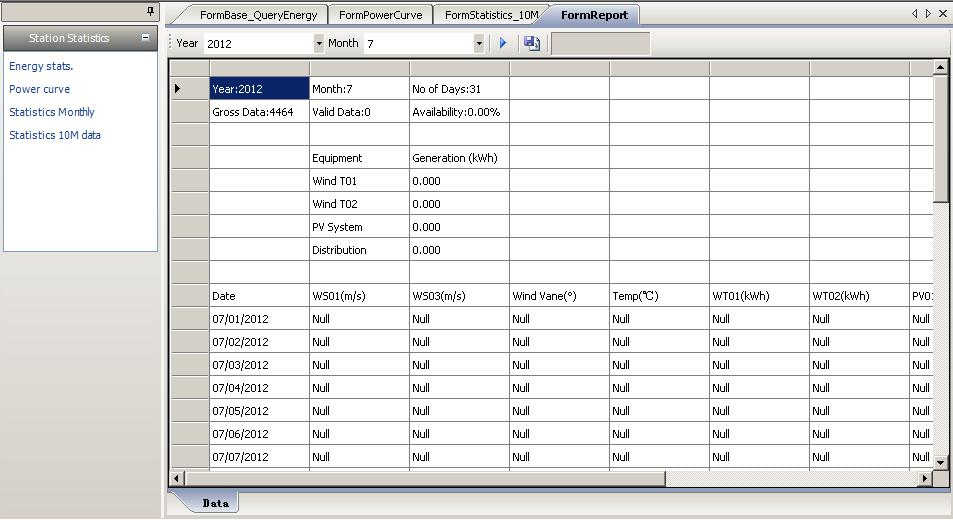

根据客户需要，生成统计数据。
故障报警模块
根据设备报警条件，等发生报警时，给出报警信息。并记录报警信息。
WEB远程监控软件主要是实现客户通过IE等浏览器的方式监控水质的运行状态，并且可以完成设置用户权限、报警、历史数据查阅。

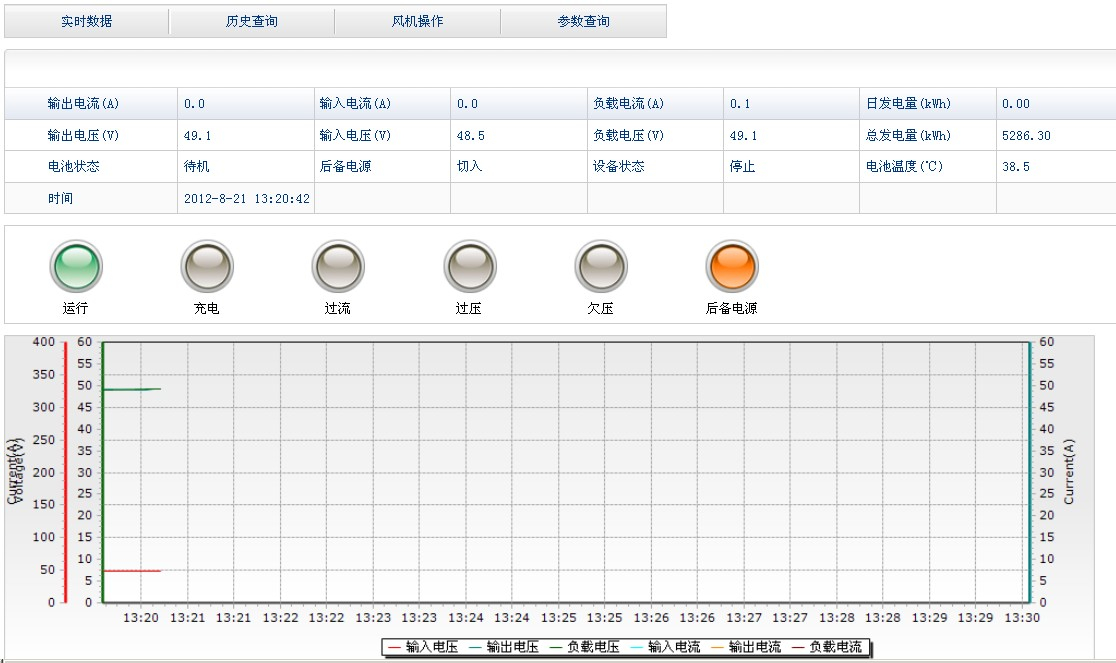

水质运行数据查阅
用户通过浏览器登陆到中心服务器后可以查阅水质的运行数据和状态，。界面参考如下：

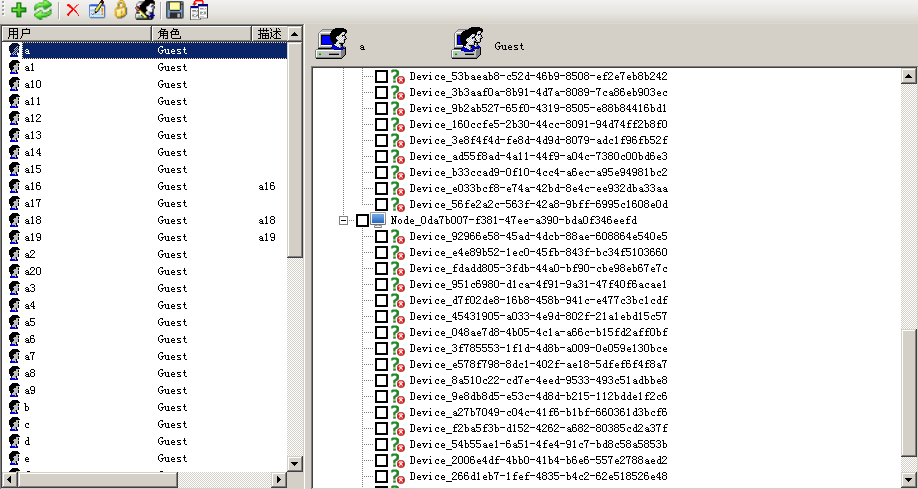

不同用户权限说明和设置
系统支持不同等级的用户权限，不同用户的操作权限不同。
所有的用户操作，均在数据中心进行操作。
错误报警功能
当某些数据超过设置的值后，可以产生报警信息，设备图标变为故障、报警状态，将故障信息保存：
参数设置功能
参数设置一般在数据中心软件进行操作，处于安全原因，我们不推荐在Web端进行设备的参数设置。 中心端的参数设置：
硬件需求：
CPU：4核以上或相当型号
内存：最少2GMB推荐4GMB
显示器：VGA、SVGA或支持桌面操作系统的任何图形适配器。
鼠标、键盘：任何PC兼容鼠标键盘。
软件需求：
操作系统：Windows Server 2003
数据库：SQL Server 2005
Web发布：IIS 6.0
